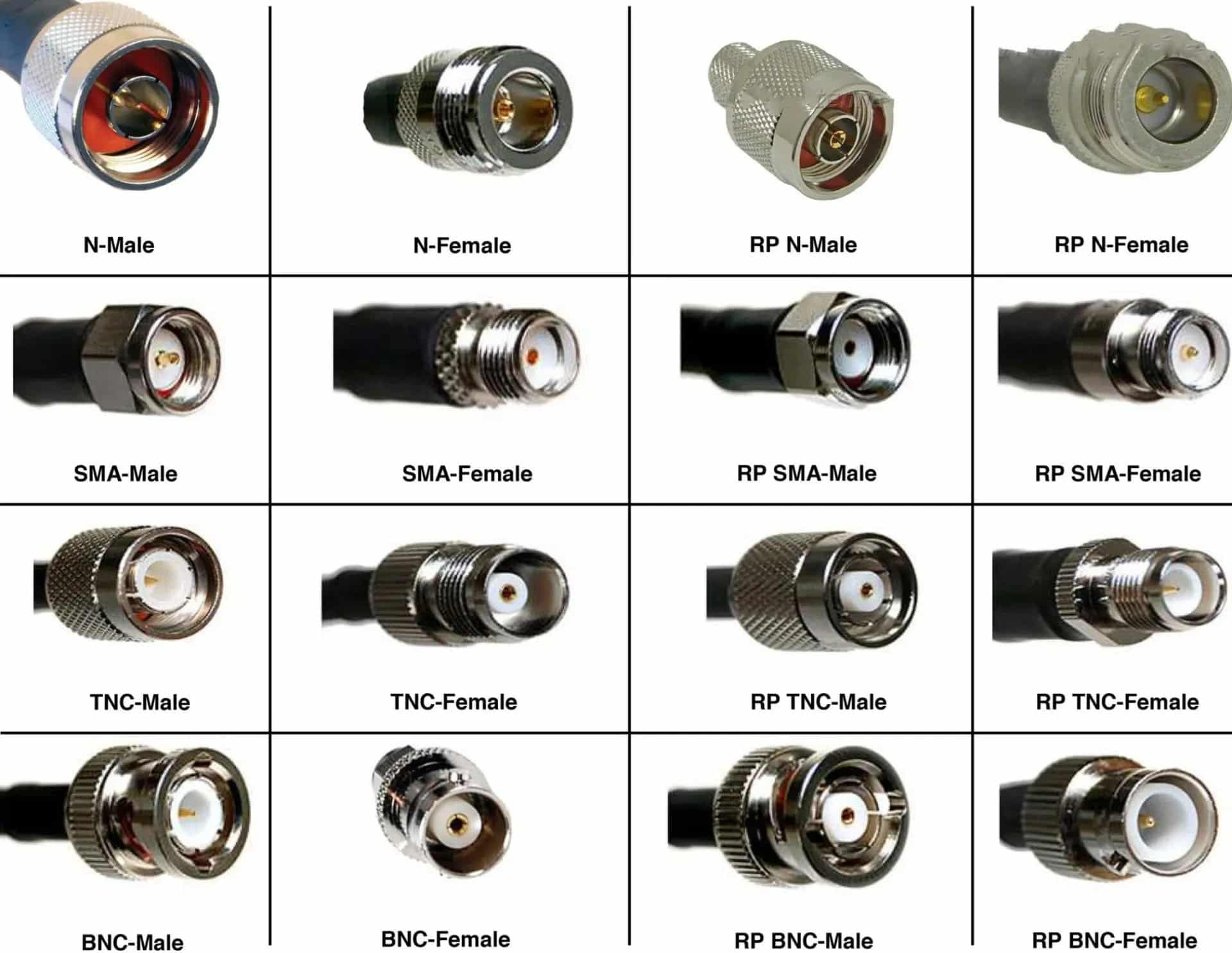

Коаксиальных разъёмов очень много, и они различаются по размеру, диапазону рабочих частот и назначению.
1. BNC (Bayonet Neill–Concelman)
Самый популярный разъём для видео и радиотехники.
Использует байонетное соединение (поворот на 90°).
Частота работы: до 4–6 ГГц (зависит от качества).
Применение: видеонаблюдение, лабораторное оборудование, радиолюбительские устройства.
2. TNC (Threaded Neill–Concelman)
Аналог BNC, но с резьбовым соединением (лучше держит при вибрации).
Рабочая частота: до 11 ГГц.
Применение: военная техника, беспроводная связь, антенны.
3. SMA (SubMiniature version A)
Компактный резьбовой разъём.
Частоты: до 18 ГГц (качественные версии — до 26 ГГц).
Применение: Wi-Fi, LTE, GPS, тестовое оборудование, SDR.
4. RP-SMA (Reverse Polarity SMA)
Вариант SMA с «перевернутыми» контактами.
Применение: Wi-Fi роутеры и антенны (чтобы не подключать напрямую «неправильные» антенны).
5. N-type
Более крупный, резьбовой разъём.
Частоты: до 11 ГГц (в высококачественных — до 18 ГГц).
Применение: радиорелейные линии, антенны базовых станций, измерительная аппаратура.
6. UHF (PL-259 / SO-239)
Старый стандарт, с крупной резьбой.
Рабочая частота: до 100–300 МГц (дальше сильно возрастают потери).
Применение: радиолюбительская связь, CB-радиостанции.
7. F-type
Очень распространённый в быту, недорогой.
Частота: до 1–2 ГГц.
Применение: телевидение, спутниковые ресиверы, кабельное ТВ, интернет.
8. MCX / MMCX
Миниатюрные разъёмы с защёлкой.
Частота: до 6–10 ГГц.
Применение: GPS, модемы, компактная электроника.
9. SMB / SMC
Малые разъёмы, байонетное или резьбовое соединение.
Частота: до 4–10 ГГц.
Применение: внутренняя радиоаппаратура, связь.
10. 7/16 DIN
Большой и очень надёжный разъём, с резьбой.
Частоты: до 7,5 ГГц.
Применение: базовые станции сотовой связи, мощные антенны.
11. QN / QMA
Современные разъёмы с быстрым соединением (аналог SMA, но без резьбы).
Частота: до 18 ГГц.
Применение: телекоммуникации, военные и измерительные системы.
| Разъём | Внешний вид | Рабочая частота | Применение |
|---|---|---|---|
| BNC | 🔌 Байонет, поворот на 90° | до 4–6 ГГц | Видеонаблюдение, осциллографы, радиолюбительская аппаратура |
| TNC | 🔌 Как BNC, но с резьбой | до 11 ГГц | Военная техника, антенны, измерительные приборы |
| SMA | 🔌 Маленький резьбовой | до 18–26 ГГц | Wi-Fi, GPS, LTE, SDR, тестовое оборудование |
| RP-SMA | 🔌 SMA с обратной полярностью | до 6–11 ГГц | Wi-Fi роутеры и антенны |
| N-type | 🔌 Крупный резьбовой | до 11–18 ГГц | Радиорелейные линии, антенны базовых станций |
| UHF (PL-259 / SO-239) | 🔌 Крупный, старая резьба | до 100–300 МГц | CB-радиостанции, любительская радиосвязь |
| F-type | 🔌 Простой с внутренней жилой как контакт | до 1–2 ГГц | Телевидение, спутниковые ресиверы, интернет |
| MCX / MMCX | 🔌 Миниатюрный, с защёлкой | до 6–10 ГГц | GPS-модули, USB-модемы, портативные устройства |
| SMB / SMC | 🔌 Компактный, байонет / резьба | до 4–10 ГГц | Внутренняя радиоаппаратура |
| 7/16 DIN | 🔌 Очень крупный резьбовой | до 7,5 ГГц | Сотовые базовые станции, мощные антенны |
| QMA / QN | 🔌 Быстрое соединение (аналог SMA/N) | до 18 ГГц | Телекоммуникации, военные системы |
