В современной войне радиоволн антенны являются важнейшим компонентом любой системы радиоэлектронной борьбы (РЭБ). Если классические антенны выполняют функции передачи или приема, то в РЭБ они делают это одновременно, работая в среде с большим количеством помех и изменяющимися частотами. Антенна — это «глаза и руки» комплекса: она улавливает вражеские сигналы и излучает мощные импульсы для подавления каналов управления беспилотниками (БПЛА), связи или навигации.
Ниже мы подробно разберем основные виды антенн, их особенности, а также ответим на вопрос, какая антенна для РЭБ является лучшей.
Виды и типы антенн для РЭБ
Современные системы используют различные типы антенн, каждый из которых имеет свои сильные и слабые стороны в зависимости от поляризации, направленности и конструкции.
1. Всенаправленные (штыревые) антенны
Это классические антенны с круговым (360 градусов) охватом по горизонтали и линейной (вертикальной или горизонтальной) поляризацией.
- Особенности: Работают как «лампочка» или «зонтик подавления», равномерно раздавая сигнал вокруг себя. Подходят для создания общего купола безопасности вокруг стационарных объектов или бронетехники на марше.
- Минусы: Энергия рассеивается во все стороны, поэтому дальность подавления невелика. Кроме того, прямо над антенной и под ней образуется «конус тишины» (слепая зона), куда может залететь вражеский дрон.
2. Направленные (патч-антенны)
Патч-антенны — это плоские пластины, которые работают как «прожектор» или «снайпер» в радиоэфире.
- Особенности: Вся мощность концентрируется в узком луче (обычно 60–90 градусов), что обеспечивает рекордную дистанцию подавления и высокую пробивную способность. Поляризация может быть как линейной, так и круговой.
- Минусы: Требуют точного наведения на цель. Вне направленного луча эффективность антенны резко падает.
3. Клеверные антенны
Визуально напоминают металлический цветок клевера. Это всенаправленные антенны, обладающие круговой поляризацией.
- Особенности: Идеально подходят для работы с быстро движущимися и маневрирующими целями (например, FPV-дронами), так как антенне не требуется ювелирное наведение, а сигнал стабилен независимо от наклона дрона. Диаграмма направленности «прижата» к земле, что делает их эффективными на линии горизонта.
- Минусы: Небольшая дальность действия, хрупкость конструкции и наличие слепой зоны (конуса тишины) ровно над самой антенной.

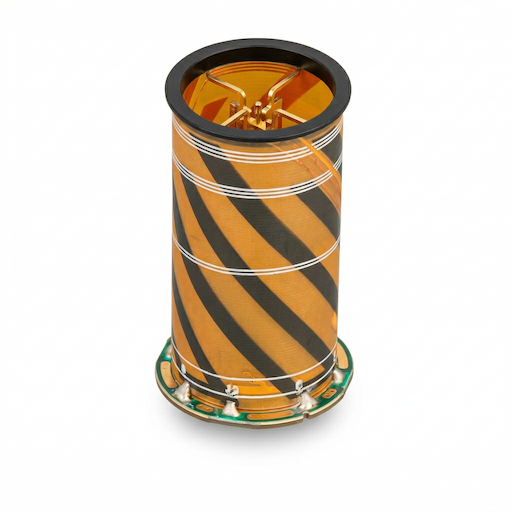

4. Квадрифилярные антенны
Конструкция состоит из переплетенных спиралей. Это мастер круговой поляризации, создающий радиочастотный купол в форме полусферы.
- Особенности: Обеспечивают стабильный прием и передачу даже при хаотичном вращении цели в воздухе. Главное преимущество — полное покрытие зенита (отсутствие мертвой зоны над головой), что делает их незаменимыми для защиты от сбросов с дронов.
- Минусы: Более высокая цена, сложные в производстве (требуют точной калибровки), массивные габариты и меньшая дальнобойность по сравнению с патч-антеннами.
5. Спиральные антенны (Planar и Cavity-Backed)
Это сверхширокополосные решения, используемые как для подавления, так и для радиоразведки (пеленгации). Также спиральные антенны используются в спутниковых телефонах Thuraya. На эту тему у нас был отдельный пост: Спутниковая связь Thuraya в Карелии
- Планарные спиральные антенны (High Power Planar Spiral): Плоские направленные антенны, способные выдерживать высокую мощность (до 100 Вт) и работающие в огромном диапазоне частот без необходимости настройки. Используются для направленного подавления (глушения) с круговой поляризацией.
- Спиральные антенны с резонатором (Cavity-Backed): Как правило, работают только на прием. Обладают высокой точностью и применяются в массивах для 360-градусного пеленгования и анализа угроз. П

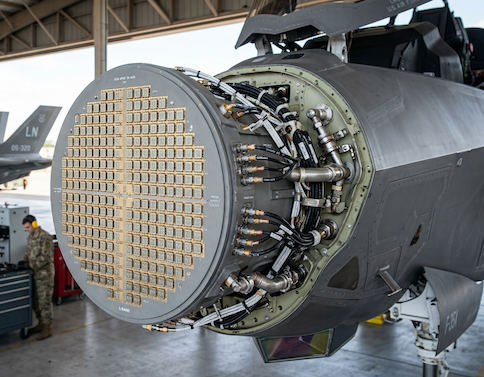

6. Активные фазированные антенные решетки (АФАР / AESA)
Антенны, состоящие из множества независимых приемо-передающих модулей. Они способны электронным образом изменять направление луча за доли секунды без физического поворота самой антенны.
- Особенности: Обладают высокой ситуационной осведомленностью, могут генерировать несколько лучей на разных частотах одновременно и очень устойчивы к вражескому подавлению. Имеют низкую вероятность перехвата вражескими системами предупреждения (RWR) благодаря случайной и быстрой смене частот.
7. «Парящие» антенны
Инновационный подход, при котором антенные модули поднимаются на высоту более 300 метров с помощью привязных квадрокоптеров или аэростатов. Питание и обмен данными осуществляются по кевларовому кабель-тросу, что делает канал управления абсолютно защищенным от вражеского РЭБ. Поднятие антенны на высоту значительно увеличивает радиус обнаружения и подавления целей, например, низколетящих крылатых ракет.
Какие антенны РЭБ лучшие?
Если говорить прямо, в РЭБ не существует одной “универсальной” лучшей антенны, которая решит все задачи. В этой войне побеждает тот, чья антенна наиболее точно подобрана под конкретную тактическую ситуацию, частотный диапазон и тип угрозы.
Однако, можно выделить лучшие решения для конкретных задач:
- Лучшие для ближней защиты от атак сверху (купольная защита): Безоговорочным лидером здесь является квадрифилярная антенна. Она лучше всего перекрывает верхнюю полусферу (зенит), не имеет «слепых зон» над головой и использует круговую поляризацию, что делает ее идеальной против пикирующих FPV-дронов и дронов со сбросами.
- Лучшие для дальнего точечного подавления: Патч-антенны. Если нужно целенаправленно «ослепить» вражеский дрон на большой дистанции, патч-антенна работает как снайперская винтовка, направляя всю энергию в одну точку.
- Лучшие для мобильных групп и автоколонн: Всенаправленные (штыревые) антенны. Из-за своей надежности, максимальной простоты монтажа и дешевизны, они остаются самым практичным и оптимальным выбором для защиты бронетехники в движении.
- Лучшие для высокотехнологичной борьбы и авиации: АФАР (AESA). Их способность мгновенно менять частоты, направление луча и формировать множественные помехи делает их вершиной эволюции в сложных комплексах РЭБ.
Ключевой фактор успешности (Поляризация): Даже самая мощная антенна будет бесполезна, если ее поляризация не совпадает с сигналом цели. Для борьбы с маневренными FPV-дронами лучшим выбором признаны антенны с круговой поляризацией (клеверные, квадрифилярные, планарные спирали). Они гасят отраженные сигналы и стабильно глушат дрон, даже если он переворачивается в воздухе или летит под сложным углом. В то время как обычные антенны с линейной поляризацией при наклоне дрона могут сильно терять эффективность (кросс-поляризация).
