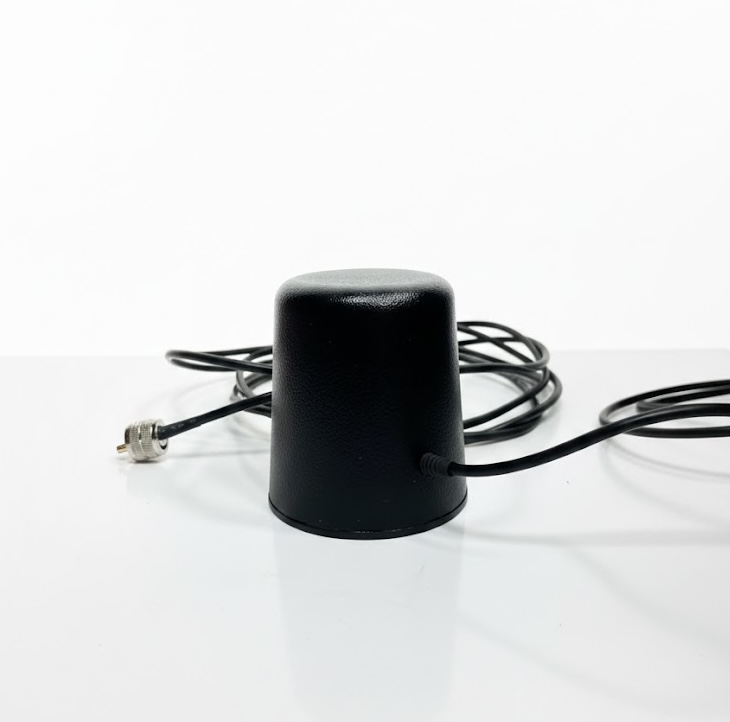

Антенна ЛЯМБДА-1408 ЛМБД.120625.000-00 ТУ
Антенна является всенаправленной (круговая диаграмма направленности) с вертикальной поляризацией. Предназначена для использования в системах радиосвязи передачи данных.
Характеристики антенны в свободном пространстве
| Параметр | Значение |
| Диапазоны | UHF (УКВ) |
| Частоты, Мгц | 400 ~ 500 |
| Среднее усиление, Дби | 5 |
| Импеданс, Ом | 50 |
| КСВН | < 2:1 |
| Поляризация | Вертикальная |
| Максимальная мощность, Вт | 50 |
| Размеры, мм | 105x100x100 |
| Тип кабель | RG58 (РК50-3-18 и другие) |
| Длина кабеля, м | 3 |
| Тип крепления | Магнит |
| Тип разъема | ЛМБД-1408-SMA-M (SMA-male) ЛМБД-1408-PL-M (PL-male) |
| Температура эксплуатации, C | -40° ~ +50° |
| Температура Хранения, C | -50° ~ +50° |
| Технические условия | ЛМБД.120625.000-00 ТУ |

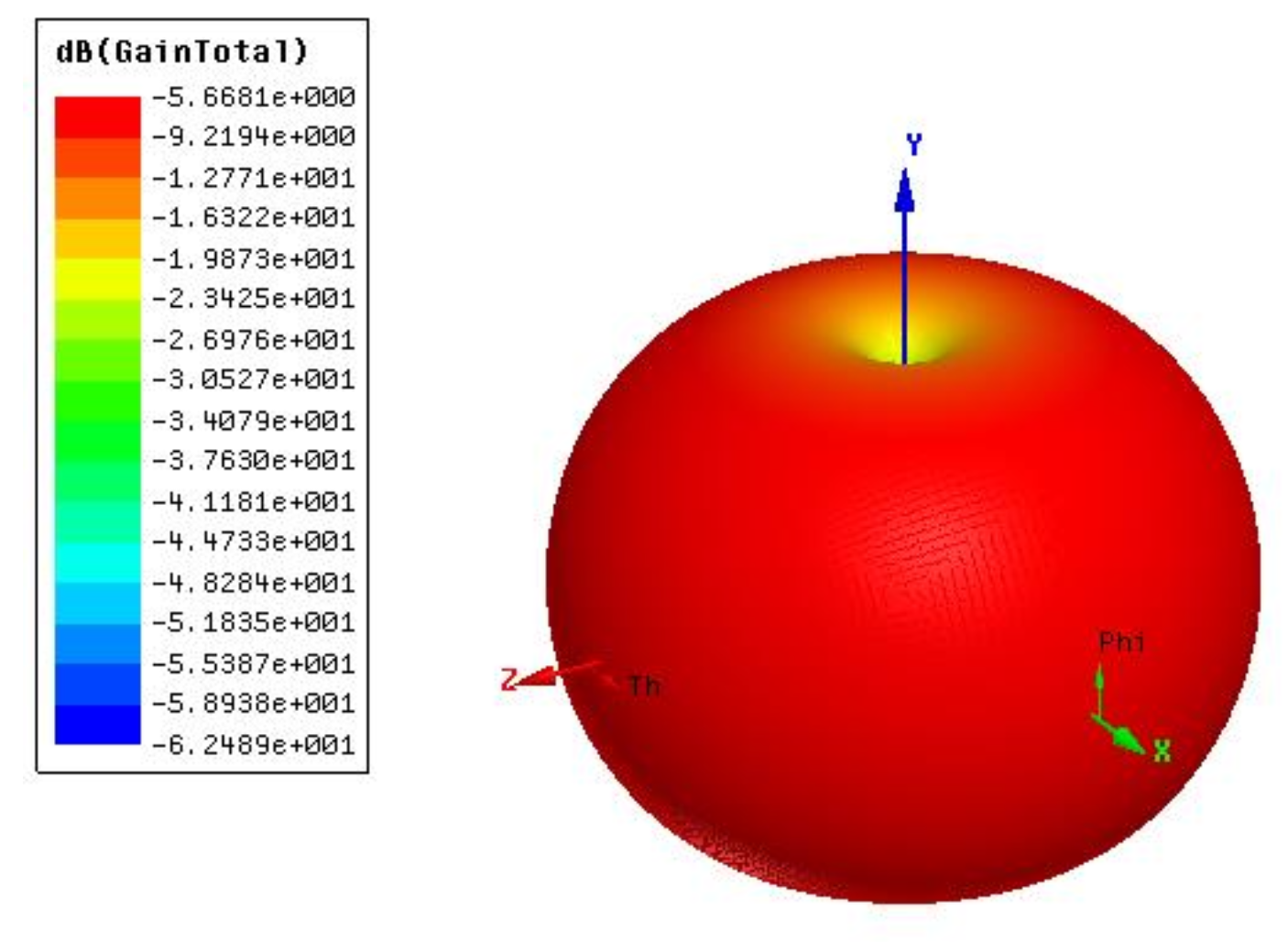

Диаграмма направленности

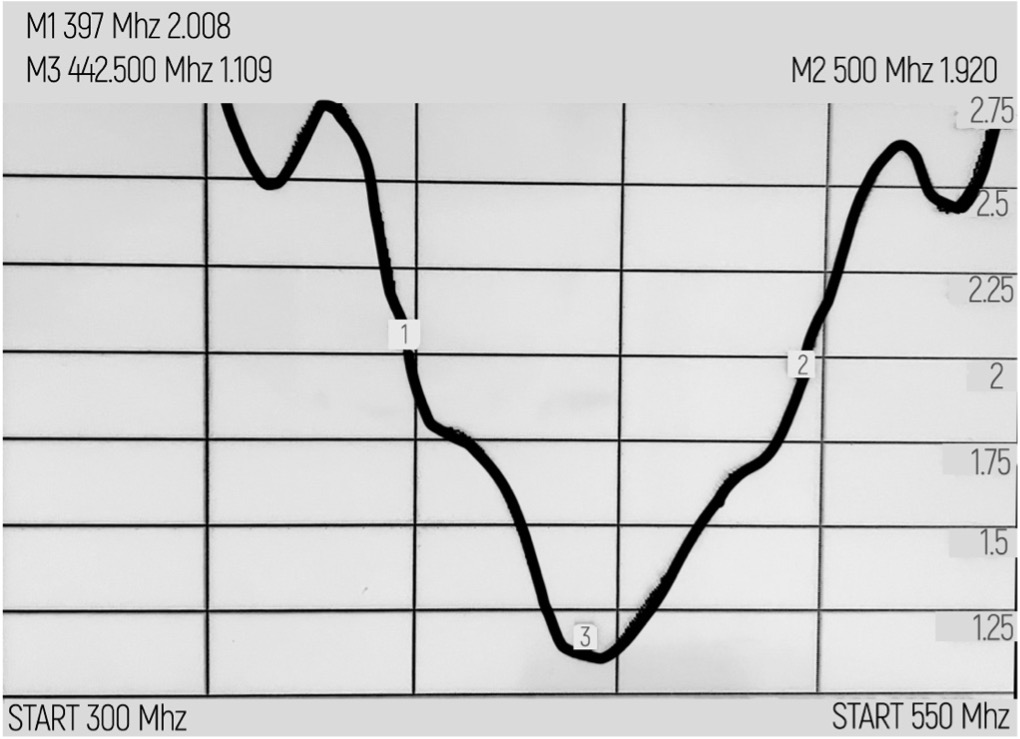

КСВ:
Монтаж изделия

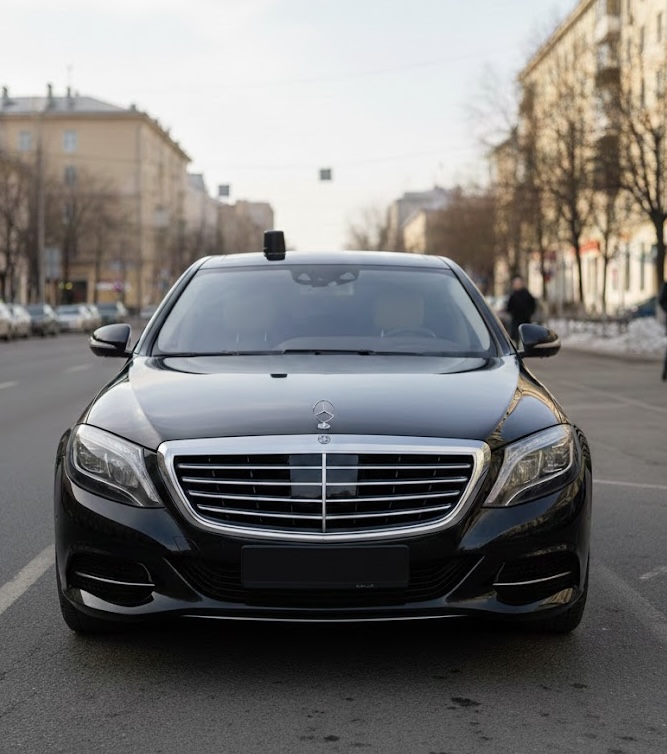

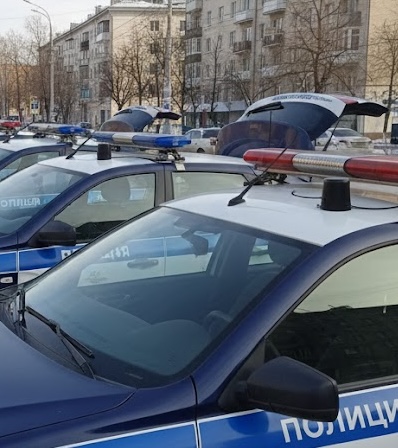

Антенна может быть размещена как на металлической поверхности(исключая алюминий), так на других немагнитных материалах, например дерево. Для обеспечения лучших характеристик при размещении на неметаллических основаниях, необходимо полностью размотать кабель и не допускать его скручивания. При установке на металлическую поверхность необходимо разместить антенну на самом краю металла, минимизировав прохождение кабеля вдоль металлической поверхности. Например, лучшим местом для установки на автомобиле является окончание крыши и переход на заднее стекло автомобиля. Кабель при этом нужно сразу убрать от металлической поверхности. Скрутка кабеля приведет к изменению характеристик.
Сертификация
Антенна не подлежит обязательной сертификации согласно Постановлению Правительства РФ от 23.12.2021 N 2425 (ред. от 17.08.2024) “Об утверждении единого перечня продукции, подлежащей обязательной сертификации”
